庫卡機器人KR C2主機箱00-180-791

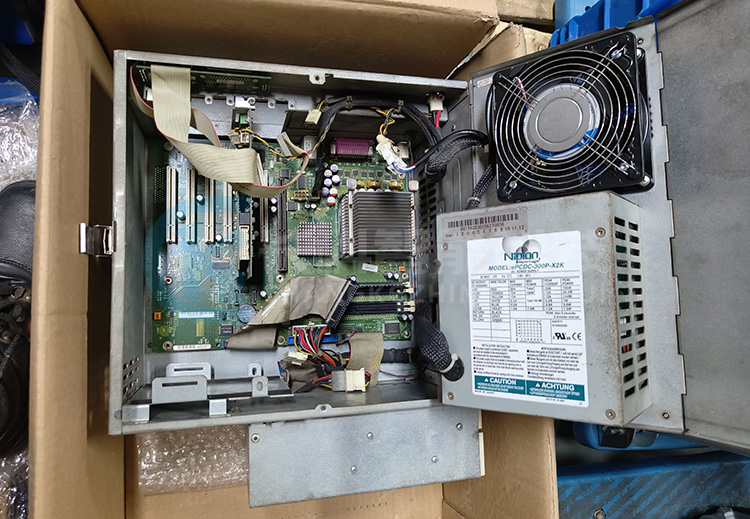

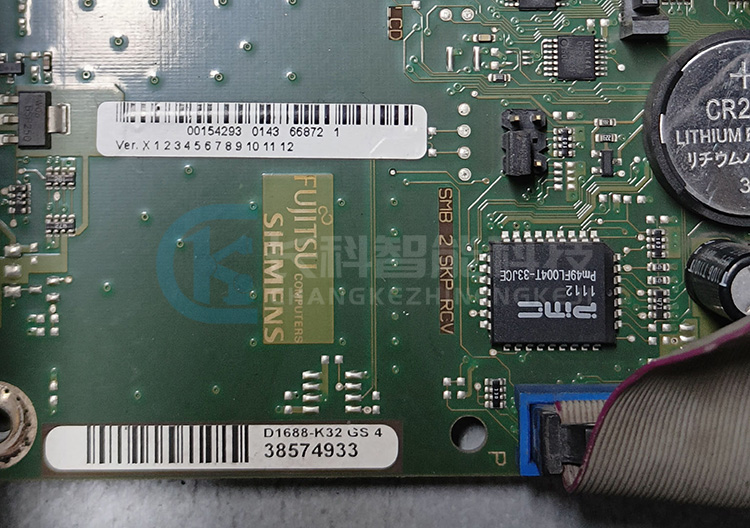

        庫卡KR C2系列的機器人，是十多年前的產品了，用了十多年，到現在，也難免會出現各種故障，最近就維修了好多臺庫卡KR C2的主機箱，今天收到了訂貨號是00-180-791的庫卡KR C2主機箱，我們排查了多功能卡DSE-IBS-C33 00-117-336，主板00-154-293 D1688-K32 GS 4，電源00-126-383，風扇00-113-405、硬盤00-128-506……

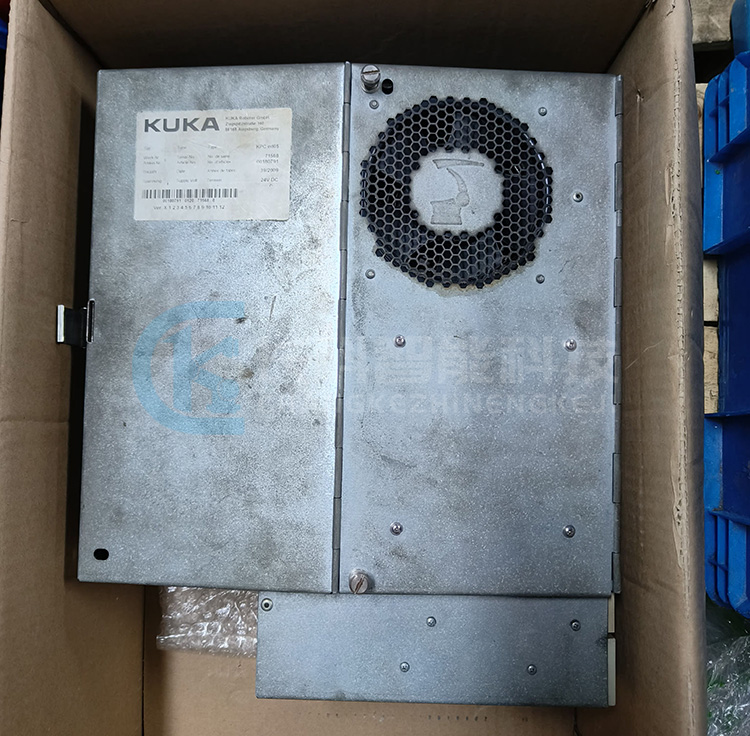

庫卡機器人KR C2主機箱00-180-791



伺服模塊讀取到的故障信息和狀態信息將在多功能卡00-117-336上進行后續處理，所以多功能卡00-117-336損壞，會出現如下故障：

庫卡示教器的運行模式切換開關沒有反應。

原因：MFC3上的運行模式識別功能損壞、示教器上的運行模式開關損壞。

維修方法：更換板卡MFC3、更換示教器的模式切換開關。



啟動PC時，VxWorks操作系統無法啟動。

原因：MFC3損壞。

維修方法：更換MFC3。



庫卡機器人KR C2主機箱00-180-791



庫卡機器人KR C2主機箱00-180-791



庫卡主機主板D2608-K 接口：

1、插頭 X961，電源 DC 24 V；

2、PC 風扇的 X962 插頭；

3、LAN 雙網卡 DualNIC：庫卡控制器總線；

4、LAN 雙網卡 DualNIC：KUKA Line Interface（庫卡線路接口）；

5、現場總線卡插座 1 至 7；

6、主板 LAN 網卡：庫卡系統總線；

7、8 USB 2.0 端口。
